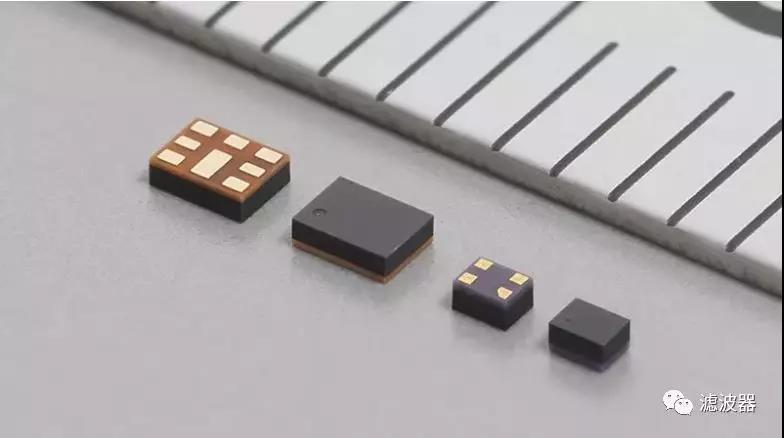

公司已開發并開始量產最新小型化SAW(*1)濾波器、雙工器(*2)，分別為“SAYAV系列”、“SAYRV系列”、“SAYAP系列”，以及SAW濾波器“SAFFW系列”(以下簡稱該產品)，外形如圖所示。
高性能智能手機所用的電子元件要求進一步小型化。尤其是具有收發特定頻率作用的SAW器件，因其支持智能手機的多頻帶，即便用于特定地區的中級機型也平均每臺采用14～15個，而用于全球的高級機型須采用30～40個，故而是小型化需求極大的器件。muRata公司應用特有的設計和小型化技術，徹底改進芯片設計和封裝方法，開發了超小尺寸，同時特性又為與傳統產品同等及以上的產品。
主要特點
1.超小尺寸的SAW器件
支持700MHz至2.6GHz頻帶的SAW雙工器“SAYAV系列”、“SAYRV系列”、“SAYAP系列”為1.6mm×1.2mm(長×寬);
SAW濾波器“SAFFW系列”為0.9mm×0.7mm(長×寬);
1612\0907小型化產品尺寸比以前的產品 1814\1109 (*3)約小24%(雙工器)和37%(濾波器)，此舉能夠大幅削減電子電路的封裝面積，為高密度電路設計做貢獻。

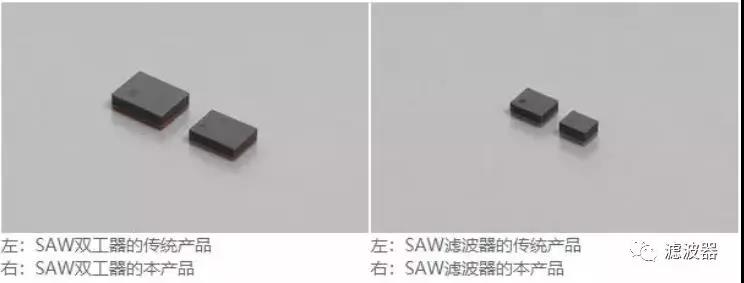

2.該產品與傳統產品的尺寸比較
3.與傳統產品同等及以上的特性
公司運用公司其特有的設計和小型化技術，抑制了隨小型化而產生的特性劣化，實現了優異的特性。
該小型化產品的傳輸特性(*4)、隔離特性(*5)均為與傳統產品同等及以上。
此外也為第5代移動通信系統(5G)等今后智能手機的高功率化做準備，搶先實現了功率耐久性的改善。

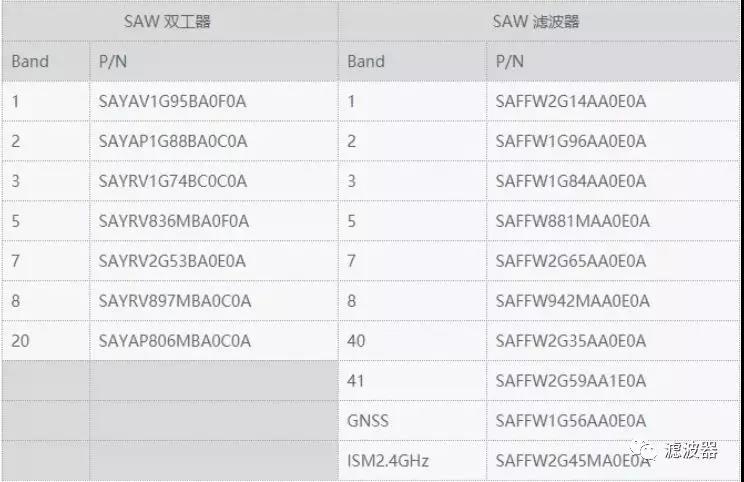

4.主要支持頻帶的產品陣容
該產品支持標準團體3GPP(*6)規定的頻帶分類規格中主要頻帶的產品陣容齊全。
5.產品陣容與所支持的頻帶
公司計劃擴大本產品的陣容，在2019年度末支持從700MHz至2.6GHz的主要通信頻帶。此外，還將開發支持5G可能新使用的3GHz～6GHz謂之sub-6頻帶的產品。該公司今后也可能會根據市場和客戶的需求，定制研發小型化產品，為電子電路省空間化、高密度電路設計做準備。
6.其他技術信息
在第4代移動通信系統(4G)的通信環境下，智能手機應支持的頻帶不僅多樣化，載波聚合(*7)、MIMO(*8)等提高通信質量的無線技術不斷發展。隨著5G的全面普及，預計承擔收發作用的RF電路將更復雜。
該產品是搭載雙工器或?yàn)V波器的單功能分立器件。要求支持多頻帶的用于全球的智能手機高級機型以將多種支持各個頻帶的SAW器件封裝于小型模塊的方式采用該產品。據濾波器微信公眾號所知，muRata公司還會將運用開發本產品所用的特有的設計和小型化技術，推進模塊的小型化。
